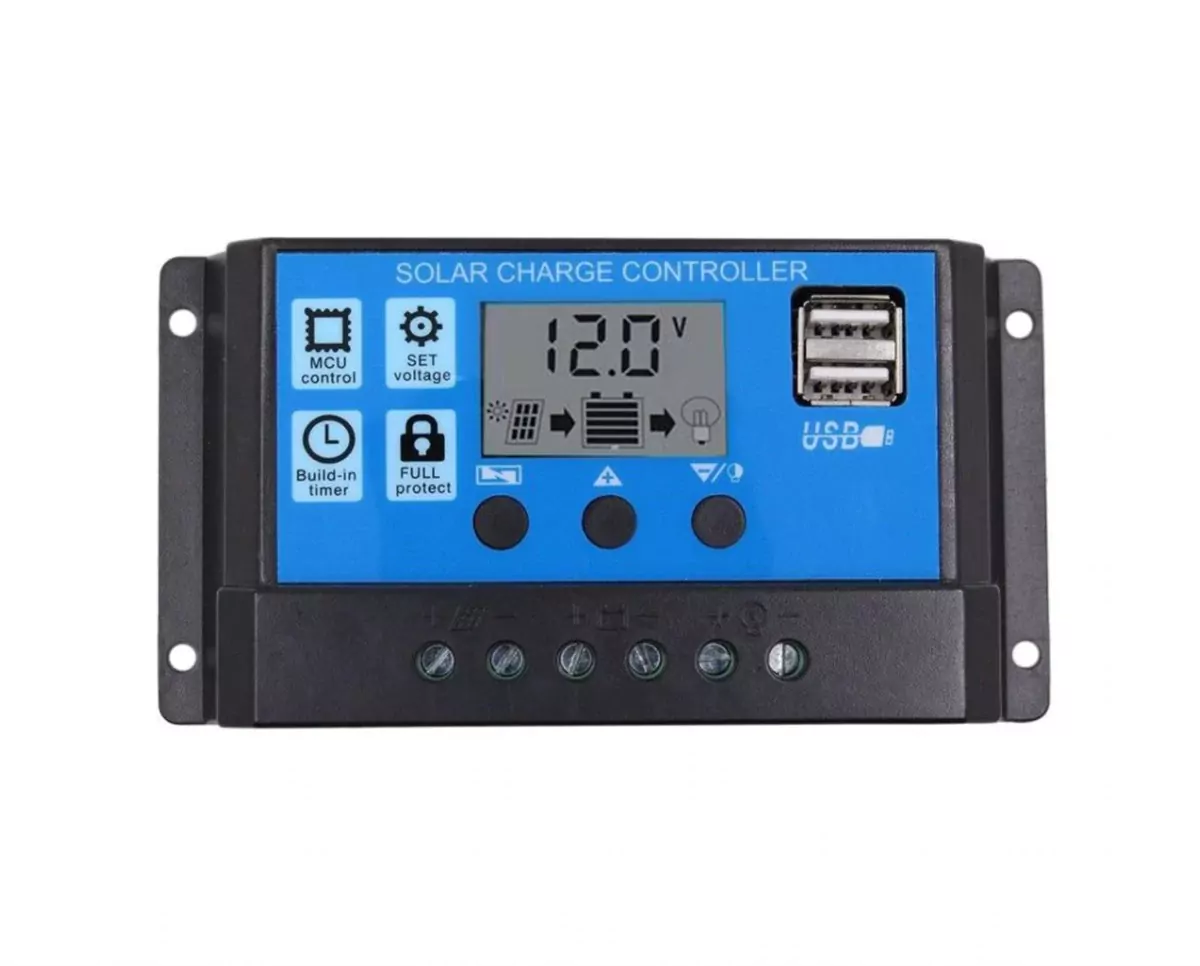

Solar Şarj Kontrol Cihazı 20A
Dijital Kontrol
12 Volt Güneş panelleri ile sorunsuz çalışır ancak 24 Volt panel bağlandığında da çalışmaya ve şarj etmeye devam etmekle birlikte; ekran görüntüsü kaybolur. Önce panel sonra aküyü söküp takarsanız geri gelir ancak kullanım sırasında görüntü kaybolur. İlk kullanımda aküyü bağlayıp menüsünde işlem yapacaksanız yapıp sonra panel bağlantısını yapıp o şekilde kullanabilirsiniz!
Özellikler:
Güneş kontrolörü, evlerde ve kırsal alan elektrifikasyon pazarının ihtiyaçlarını karşılamak için özel olarak tasarlanmıştır.

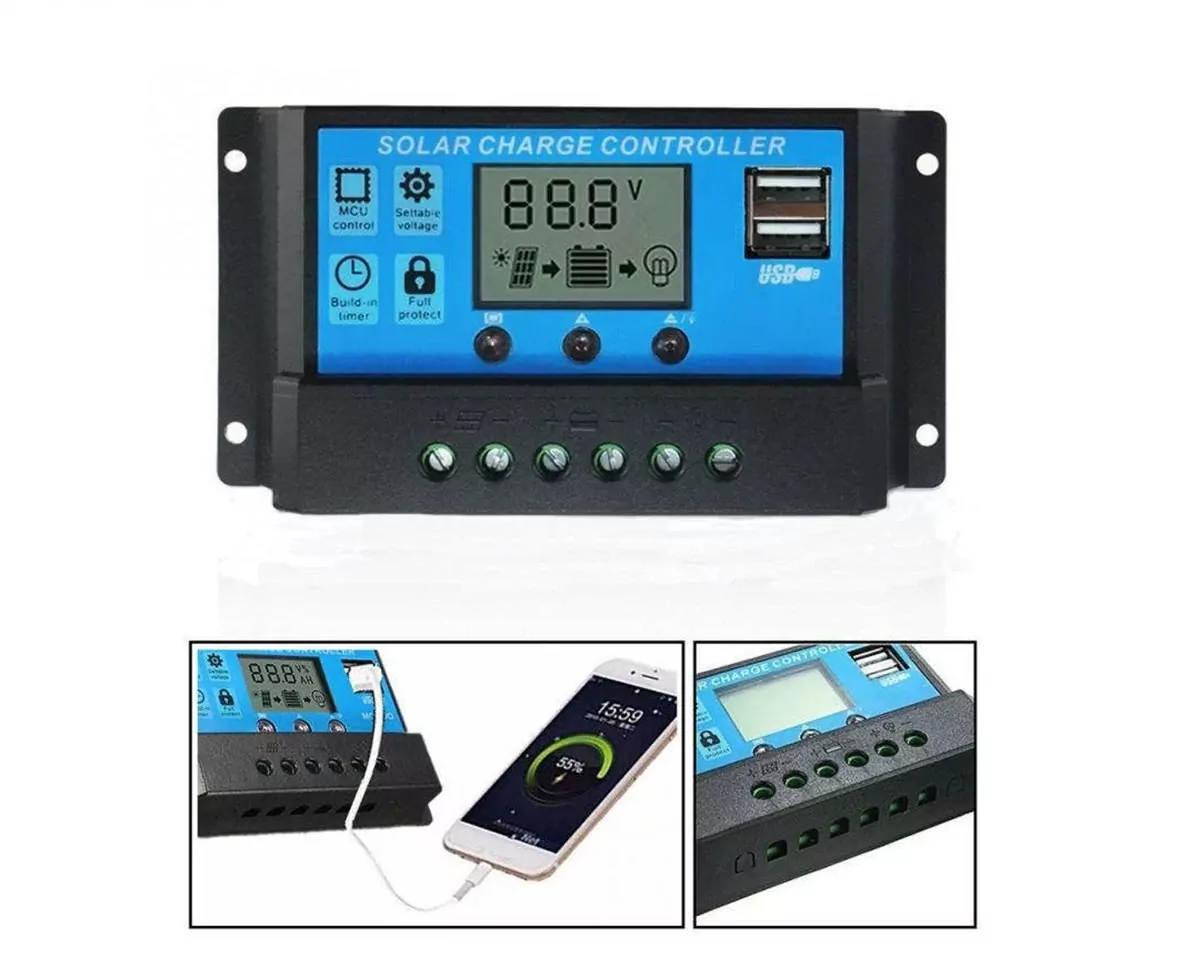

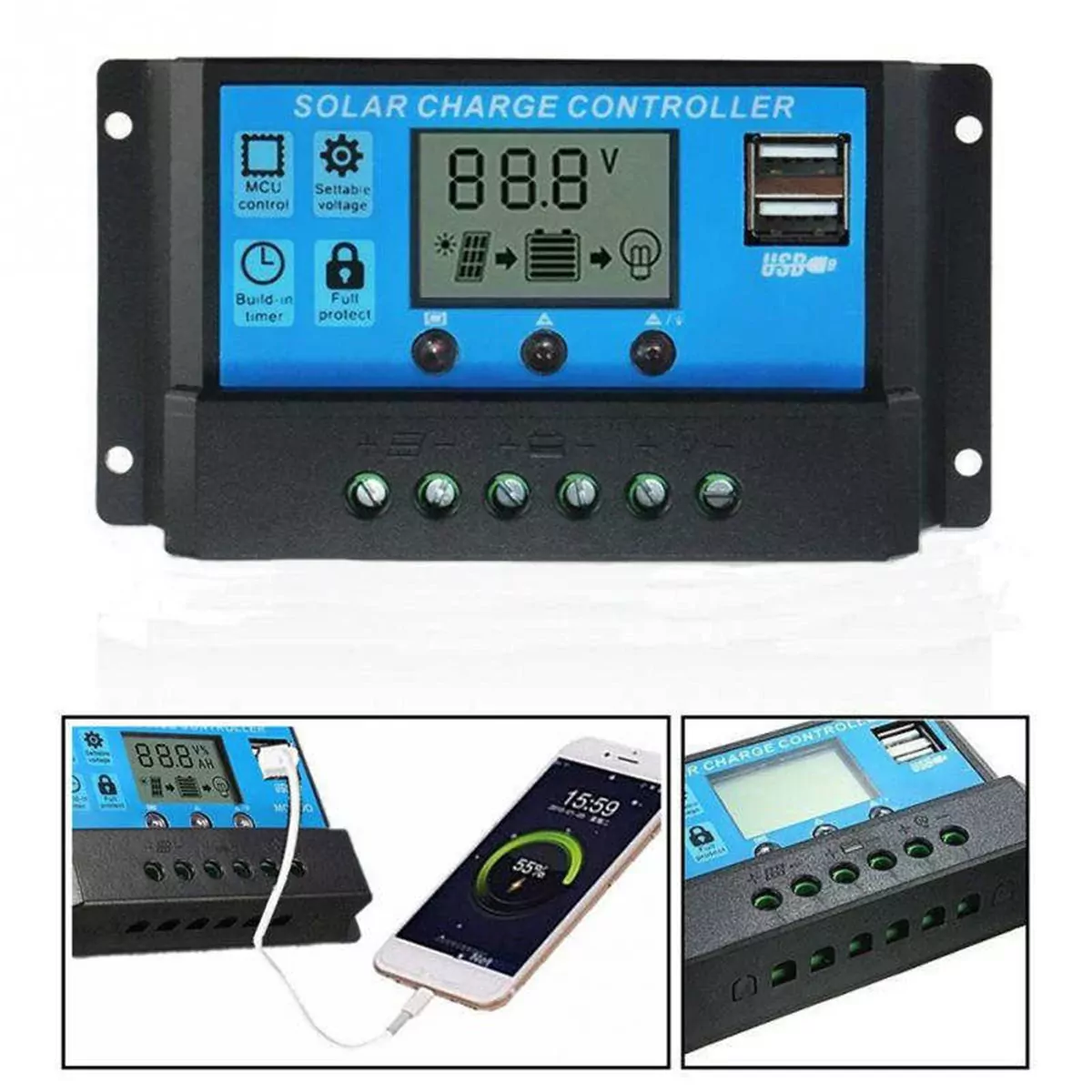

2 USB Şarj portu: 5V 3A
Çalışma Sıcaklığı: -35 ° C ila + 60 ° C Kendiliğinden
Kendi Tüketimi: 10mA
Şamandıra Şarjı: 13.7V (varsayılan veya ayarlanabilir)
Deşarj durması: 10.7V (varsayılan veya ayarlanabilir)
Deşarj tekrar 12.6 V (varsayılan veya ayarlanabilir)
Boyut: 133x70x32mm

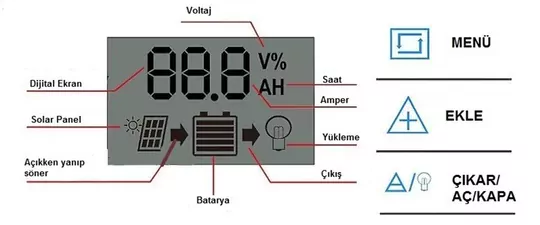

LCD ekran
Solar Panel Sistemlerindeki uygunluk;
12 V kurşun-asit-jel akü için, 21 V Max giriş gerilimi
24 V kurşun-asit-akü için, 42 V Max giriş gerilimi
Bu şarj kontrol devresinin kabul edebileceği Max Panel Watt değeri 12V'luk paneller için 260W, 24V'luk paneller için 520W'tır. Kontrol cihazının arkasındaki metal yüzeye ekstra soğutucu kullanmadan kapasitesinin %70'i aşılmaması önerilmektedir.
Uzun Süre Sağlıklı Kullanımınz İçin;
12V aküler için 2 adet 100W panelden fazla bağlamayınız!
24V aküler için 2 adet 250W panelden fazla bağlamayınız!
12V akü için 24V'luk panel ve 24V'luk akü grubu için 12V'luk panel bağlamayınız!
12V akü için 24V'luk panel, 24V'luk akü grubu için 12V'luk panel bağlamayınız!

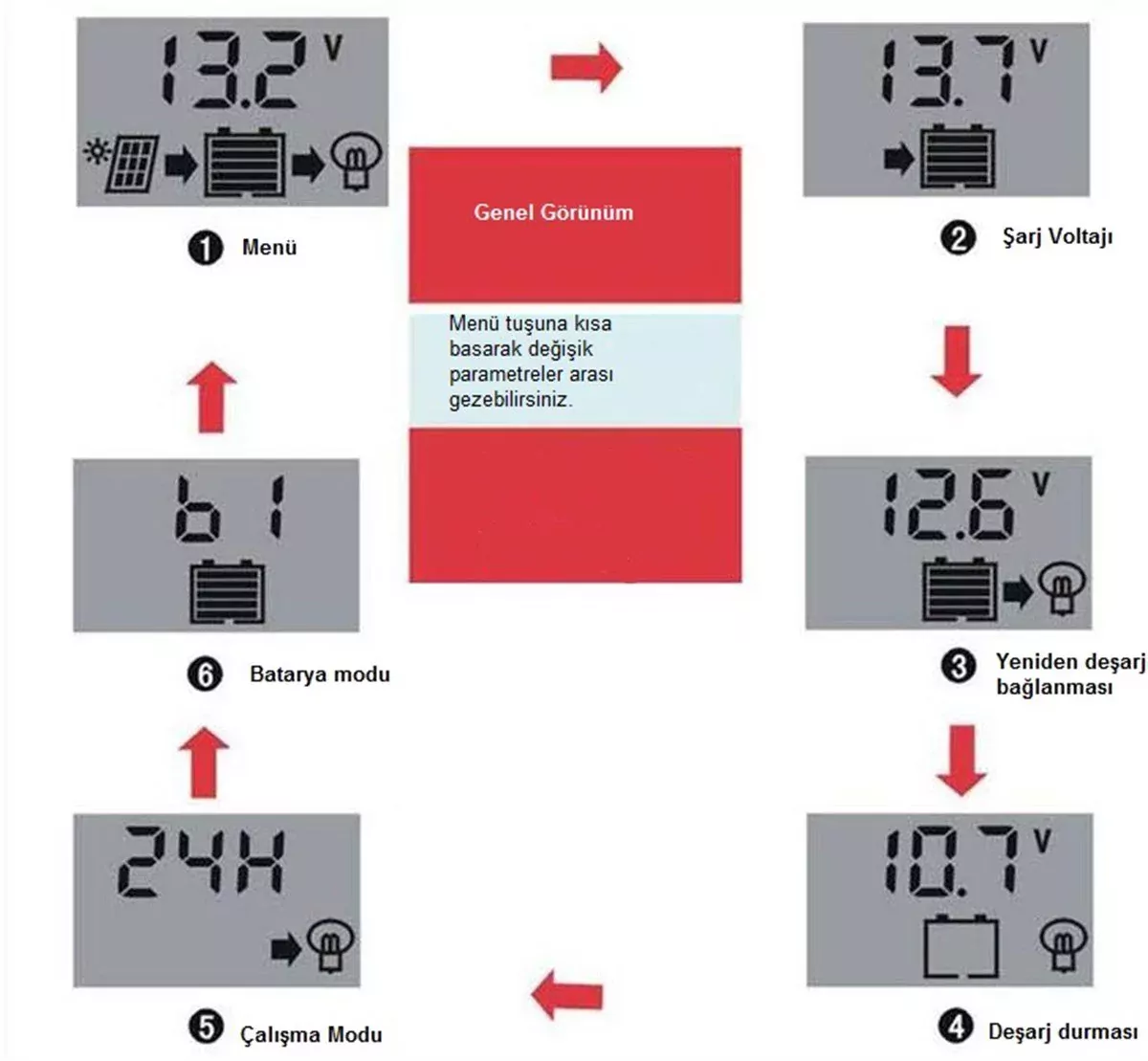

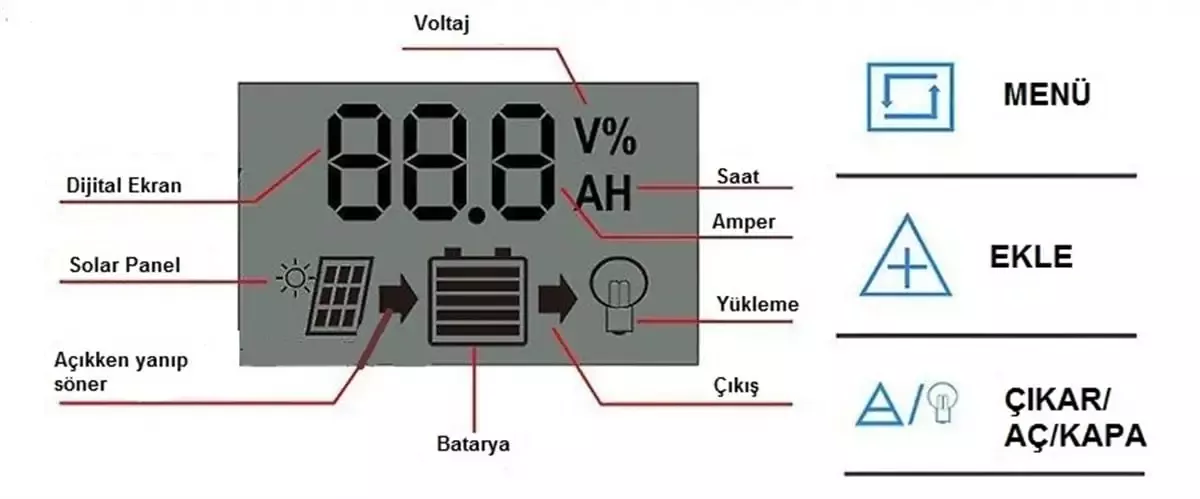

Lcd Ekran Üzerinde B01, B02 ve B03 Akü Tipleri İçin Seçeneğe Menü Tuşundan gelerek Menü Tuşuna 5sn süre ile basınız. B01, B02 veya B03 yanıp sönecektir. +Yukarı -Aşağı tuşları ile şarj edeceğiniz akü tipi için B01, B02, veya B03 seçilerek menü tuşuna 5sn kadar sabitlenene kadar basılı tutulur.
Ev, Kırsal alan, Sanayi, Ticari vb. Için uygundur

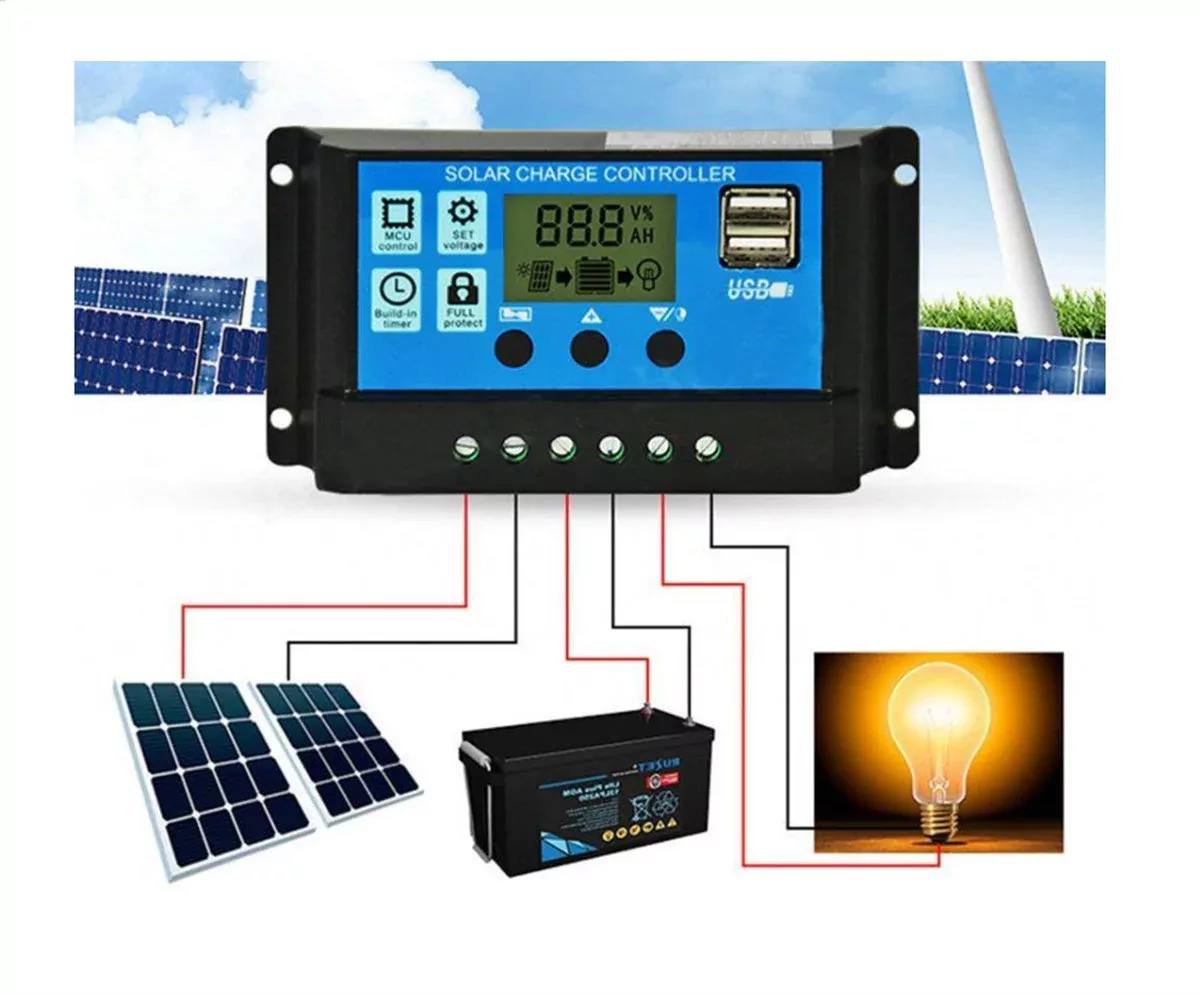

1. işlem; Cihaza öncelikle aküden gelen kablo bağlantısını yapın. Akü tipinize göre B01, B02 ve B03 seçeneklerinden uygun olanını seçerek akünüzü şarja hazır hae getirin.
2. işlem; Solar Panel sisteminizden gelen kablo bağlantısını Yapın.
3. işlem; İnverter kullanımında enerjiyi akü kutup başlarından alınız. Düşük amper(5 Ampere kadar) doğrudan DC voltaj için solar cihaz enerji çıkış bölgesini kullanabilirsiniz. Cihaz enerji çıkış bölgesine inverteri bağlamayınız!

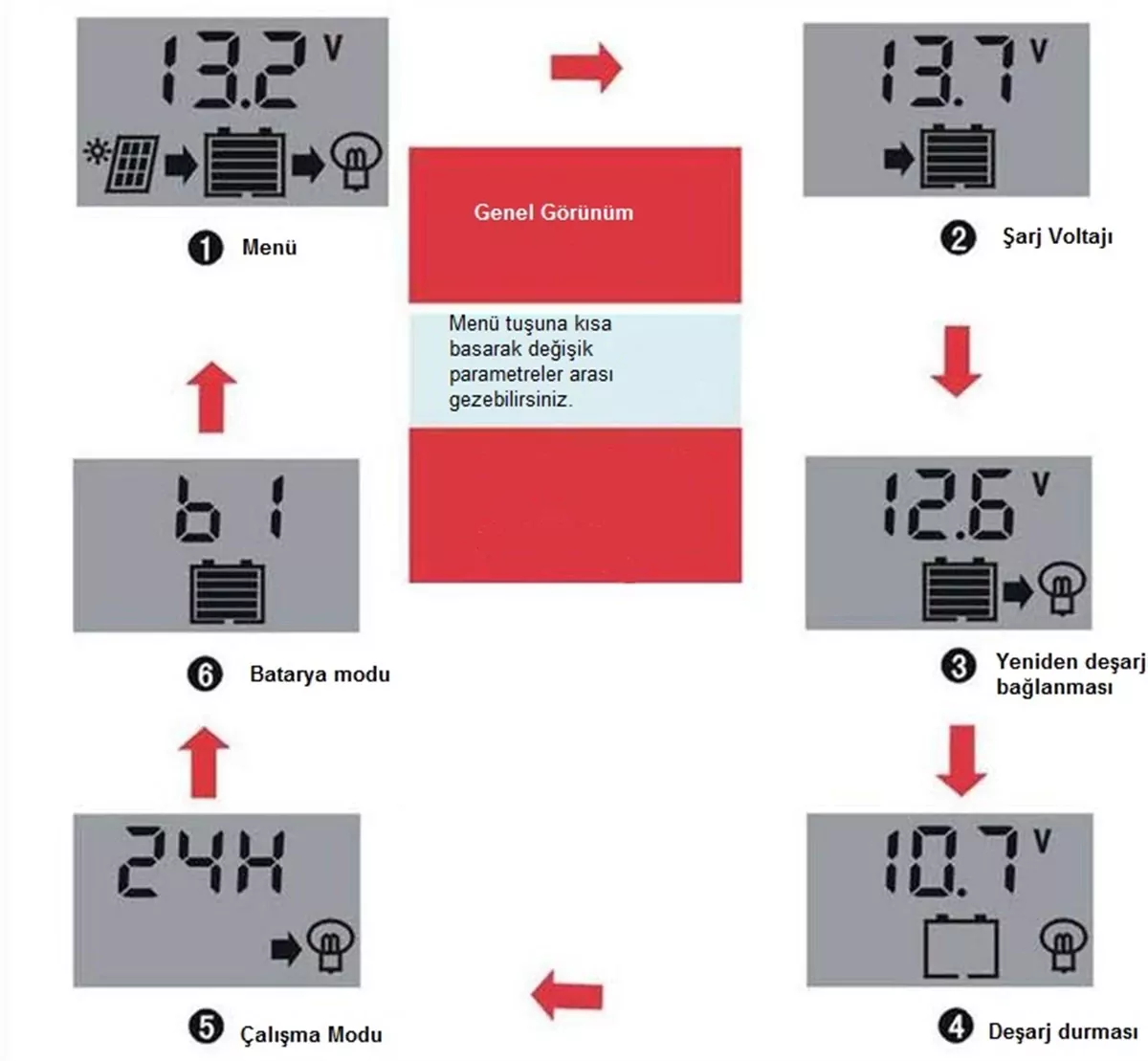

- Akü sınıfına göre b1-b2-b3 seçilerek tanımlaması yapılmalıdır. Cihaza önce akünüzü bağlayıp menü butonundan b1 seçeneğine geldiğinizde 5csn kadar butona basılı tutun. b1 seçeneği yanıp sönecektir. Yukarı veya Aşağı butonundan akünüz Kuru Akü ise b1, jel akü ise b2, oto aküsü ise b3 seçilerek tekrar menü butonuna 5sn kadar basılı tutup seçenek sabitlenince menü butonunu bırakınız.
- Tüketim enerjisi çıkış zamanını belirlemek için menü butonundan 24H ekranına gelerek Menü butonuna 5sn basılarak aşağı yukarı butonlarıyla enerji çıkış süresini belirleyebilirsiniz.
- Enerji çıkış voltajı ve Akü voltajı belirli bir voltaja düştüğünde voltaj koruma ayarlarını ilgili seçeneğe gelerek menü butonuna 5sn kadar basılı tutup Yukarı Aşağı butonlarından ayarlayabilirsiniz.
