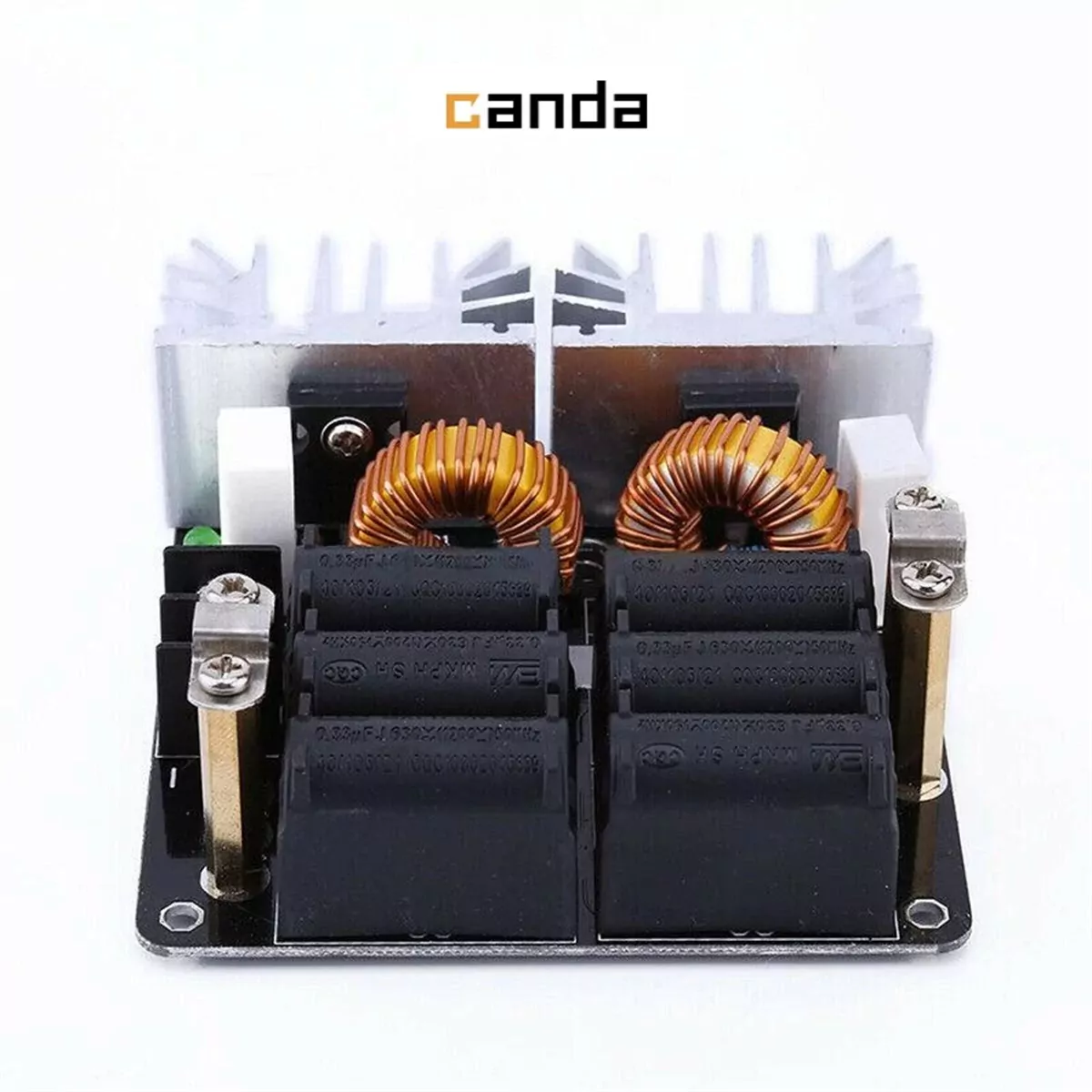

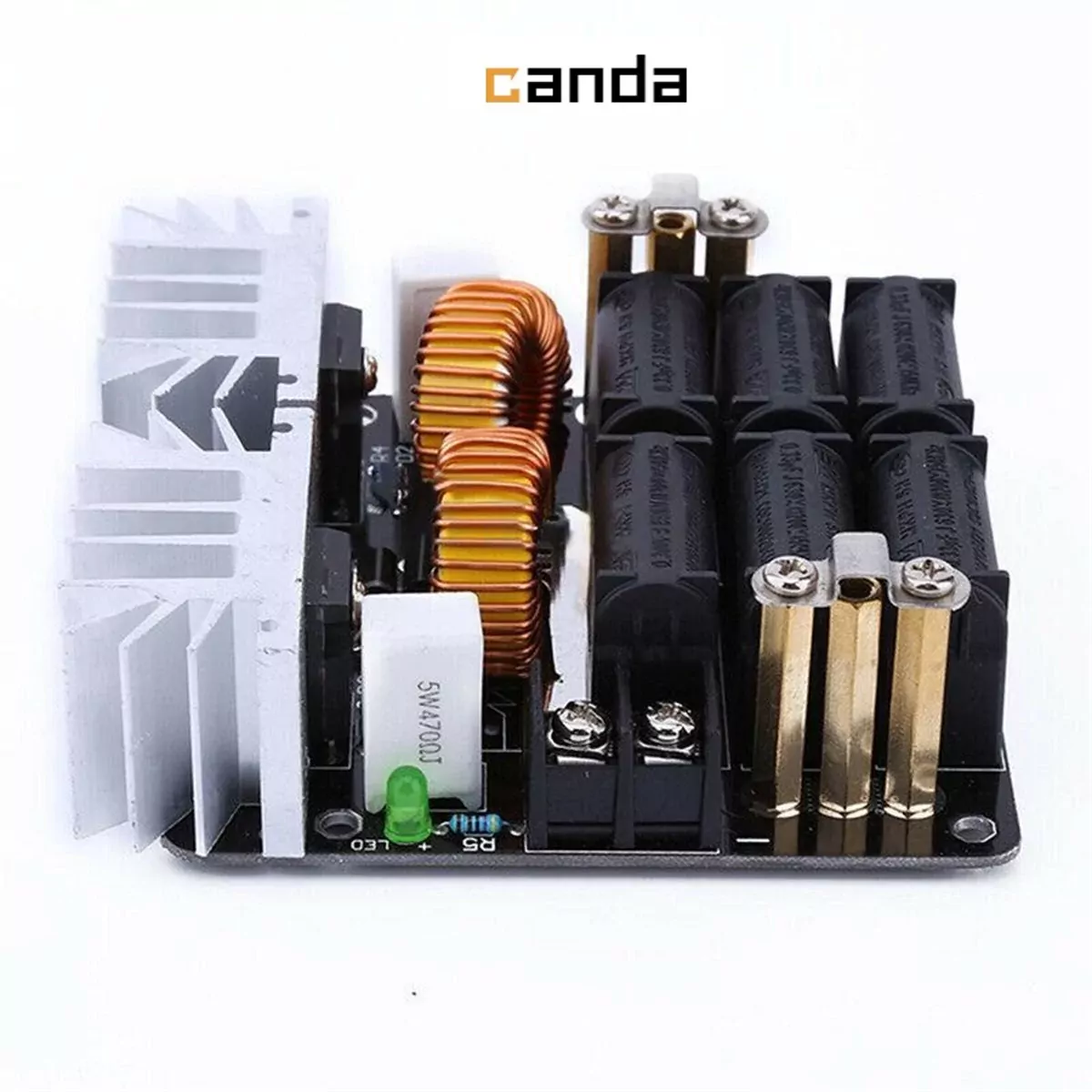

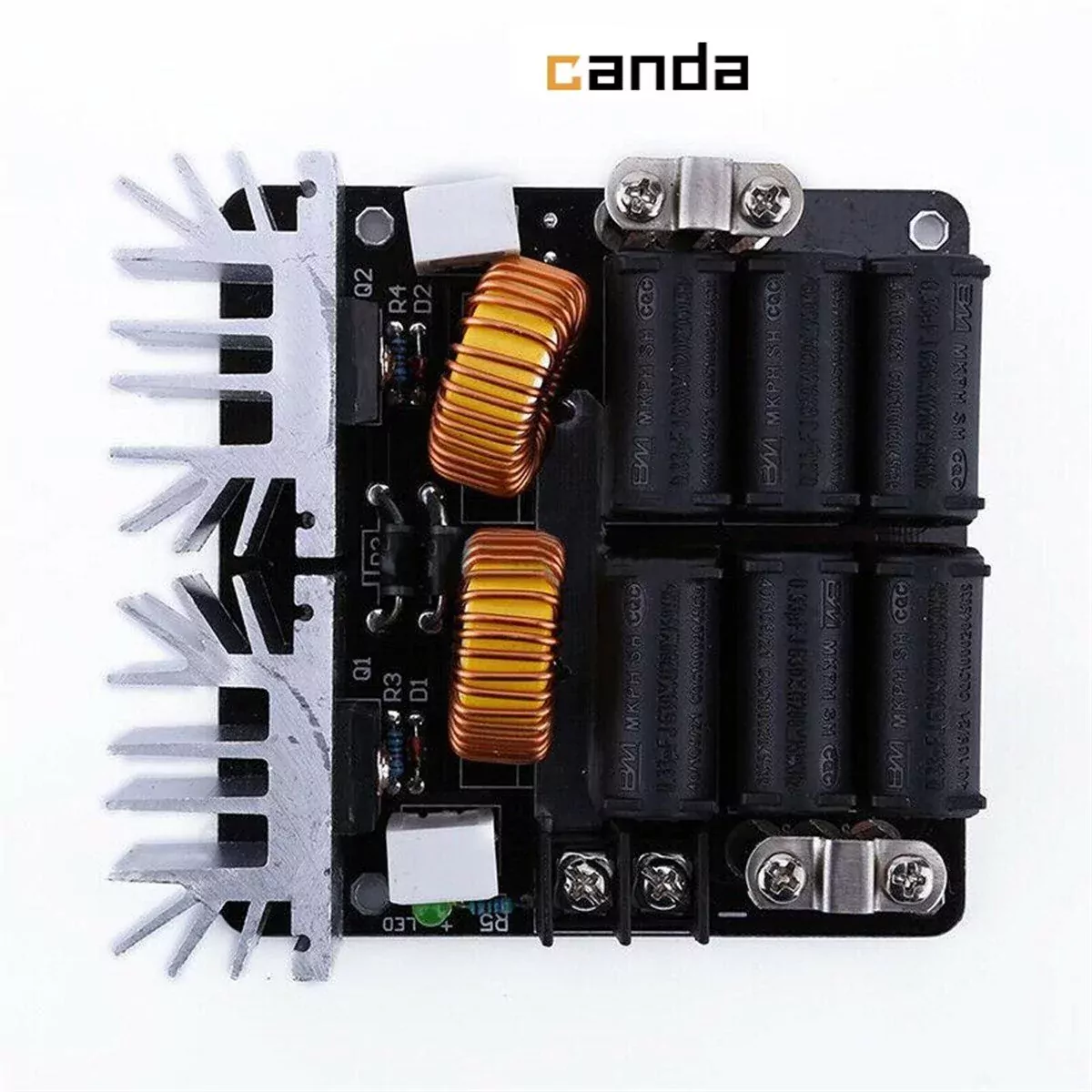

DC 1kW 12V-48V 20A ZVS Tesla Bobinli İndüksiyon Isıtma Devresi

İndüksiyon Isıtma Devresi

1000W

Özellikler;

DC güç giriş aralığı: 12-48 V

Maksimum akım: 20A

12 V Yüksüz çektiği akım 2A
24 V Yüksüz çektiği akım 3A
48 V Yüksüz çektiği akım 6A

Dikkat etmeniz gereken noktalar;

Bu gibi İndüksiyon Isıtma devrelerinin çalışma kontrolleri yapılmadan gönderilmemelidir. Çalışma kontrolleri yapılmadan yani bu devrelerin çalışma koşulları konusunda uzman bilgisi olmayan kişiler tarafından gelişi güzel olarak satılması ve gönderilmesi sebebiyle KISA DEVRE olarak çalışmaz durumda almış olursunuz. Bu nedenle satın alıma karar vermeden önce devre ile ilgili sorular yöneltebilirsiniz. konusunda uzman olduğumuz bu devre üzerinde son ana kadar belirtilen voltaj aralıklarında çalışma kontrolleri yapılıp tarafınıza çalışır sorunsuz olarak gönderilmektedir. Güvenle Satın alabilirsiniz.

Önemli Bilgilendirme;

1. Bu indüksiyon devresinde Trafolu Ayarlanabilir Voltaj ve Amperli güç kaynağı kullanılması önerilmektedir. Diğer DC güç kaynaklarıyla da kullanılabilir. Ancak ısıtma bobini içerisine koyulacak metal çapına göre güç kaynağından çekilen akımı takip etmeniz gerekmektedir. Metal çapına göre devrenin çalışma akımı max 20A akım olup sürekli olarak 20A akımda çalıştırılmamalıdır. Metal kor haline geldiğinde devre çektiği akım hızla düşmektedir. Örneğin 5mm kalınlığında bir çelik tornavida bobin içerisinde ilk etapta 10 amper çekiyorsa kor haline geldiğinde 4-5 amperlere kadar düşecektir.
2. Çalıştırma esnasında kesinlikle üzerinde pasif alüminyum soğutucu bulunan MOSFET ler fan ile soğutulmalıdır. Genel olarak hem MOSFET ler hemde devrenin tümüne soğutma fanı uygulanmalıdır. Aynı zamanda bakır bobin içinde soğutma suyu devirdaim edilerek bakırbobin soğutulmalıdır.
3. Fabrika çıkışı olarak 53V gerilimle test edildiği gibi tarafımızdan son kez çalışır durumda olduğu kontrolü ve sürpriz sorun yaşamamanız için 0-30V 0-20A aralığında 1 dakika kadar değişik çaplarda metaller ile KXN-3020D model güç kaynağıyla 12V ve 24V ısıtma testleri yapılarak gönderilmektedir. İdeal ısıtma gerilimi 24V olmaktadır. Bu voltajı 30V olarak da kullanabilirsiniz. 48Volta kadar kullanılabilen bu devre için 48V önermemekteyiz. MOFSETLERİ zorlamaktadır. Sağlam güçlü bir soğutma sistemi yok ise 30V aşılmaması önerilmektedir.
4. Bakır Bobin bağlanmadan, Tüm devre üzerinde soğutma fanı eklenmeden, Ayrıca Bakır Bobin boru içerisinde su devirdaimi yaparak soğutma uygulamadan uzun süre çalıştırılmamalıdır.
5. Bobin çapının en fazla 5/1'i kadar çapa sahip metaller üzerinde kullanımı devreyi fazla zorlamayacaktır. 5/1'i çapa sahip metaller kullanmanız önerilir. Başlangıç akımı 12V ile başlayıp 24V ve Soğutma gücünüze veya Güç kaynağınızın akım ve gerilim sınırlamasına güveniyorsanız kademe kademe artırarak çalışma yapınız.
6. Devre yüksüz olarak dahi yüksek akım çekmektedir. Yüke bindiğinde kullandığınız metal çapı ve cinsine göre ihtiyacından fazlasını çekmek isteyecek MOSFETler zarar görecektir. Bu sebeple Ayarlanabilir Voltaj ve Amperli güç kaynağı ile devreye akım vermeden önce Amperini 5-10A arası sınırlayıp ufak bir test yapıp daha sonra güvenli uygulama için maximum 20A olarak sınırlayıp uygulama yapınız.
7.

 İndüksiyon Isıtma Devresiyle Alakalı sorularınız için mağazamıza mesaj yoluyla ulaşabilirsiniz.

Satın almadan önce kullanımı ile ilgili örnek videolara bakmak için tıklayınız

Satın almadan önce kullanımı ile ilgili örnek videolara bakmak için tıklayınız

Paket İçeriği;

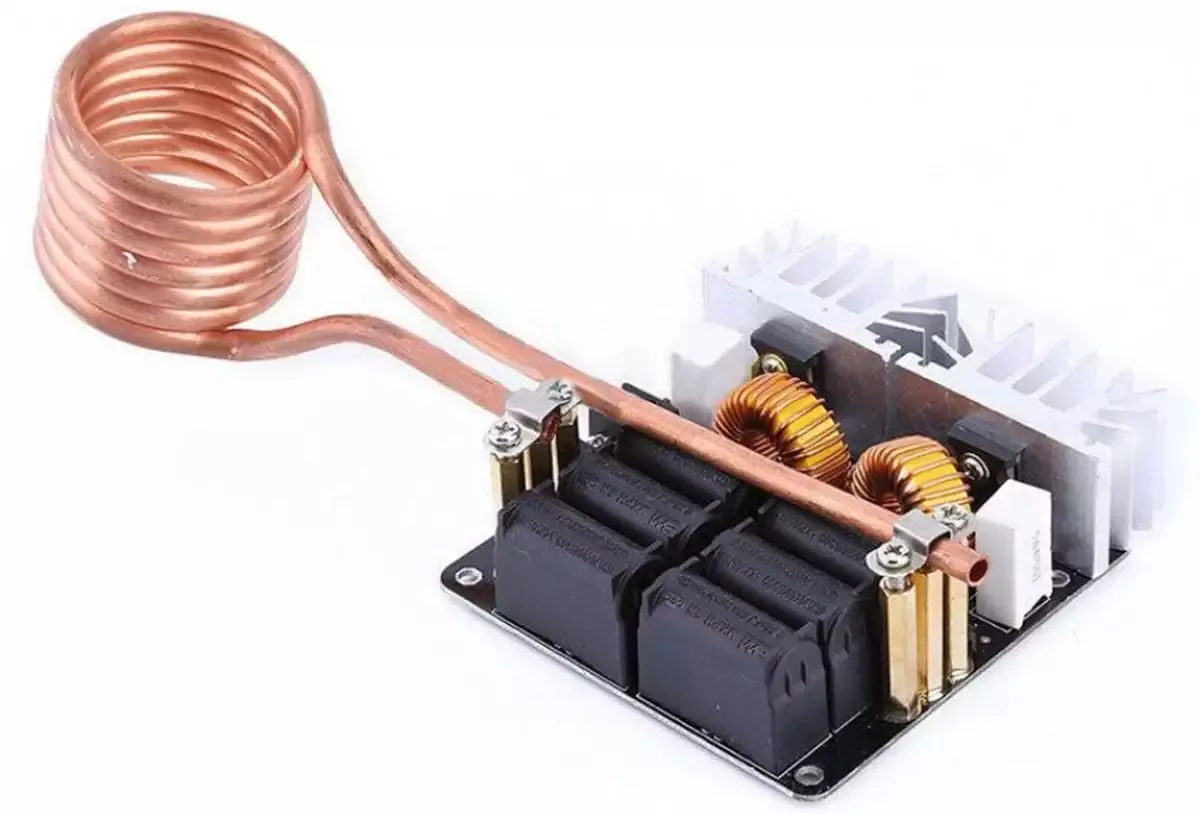

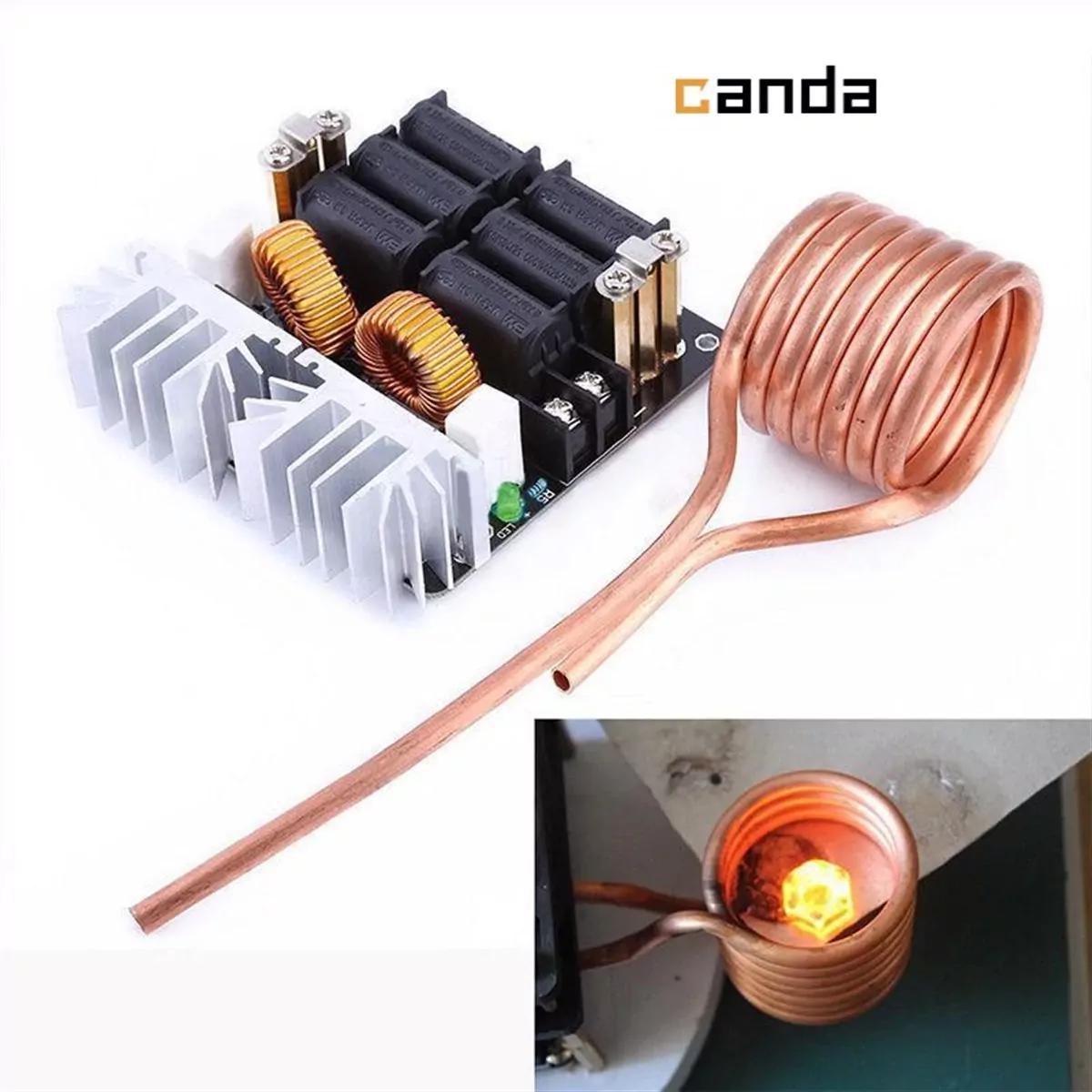

1x Bakır Boru Bobin

1x 1000W İndüksiyon Isıtma Devresi
