2. Gösterge - LED Durum Açıklaması
Gösterge: Rölenin açıklık kapalılık durumunu gösterir, kapalı gösterge röle bağlantısı kesildi demektir;
Dijital: Açık olduğunda sensör 888 gösterir, sensörü bağlamak için talimatları izleyin;
En düşük sıcaklığın ölçüm aralığının L L l'sini görüntüleyin, termostat rölenin dışına zorlanacaktır;
Ölçüm aralığının maksimum sıcaklığının fazlalığı için HHH göster, termostat röleyi zorlayacak;
Ekran--yüksek sıcaklık alarmı, termostat röleyi zorla keser;
3. Parametre fonksiyonu
Ana menü ayarlarına girmek için 5 saniye boyunca SET düğmesine basın, "+" "-" anahtarlama P0-P8, kontrol ünitesinin anahtar çalışmasından sonra onaylamak veya otomatik olarak 10 saniye sonra uzun basın.
P0 soğutma, ısıtma modu:
Ana menü arayüzü P0, kurulum girmek için SET tuşuna basın, soğutma modu için ısıtma moduna geçmek için "+" "-" tuşuna basın [H] [C], dönmek için SET tuşuna basın, düğme işlem kontrolü olmadan uzun basın seti veya 10 saniye otomatik olarak tamamlanmayı onaylayın.
Ana menü arayüzünde P1, histerezis ayarlarına girmek için ayar düğmesine basın, 0.1 ila 30 histerezizi ayarlamak için "+" "-" tuşuna basın, uzun bir basın setinin tamamlanmasından sonra veya düğme işlem kontrolörü olmadan 10 saniye tamamlandıktan sonra geri dönmek için SET tuşuna basın.
[C] soğutma modu altında: ölçülen değer set ayar noktası + histerezis, röle; Ölçülen değer ≤ ayar noktası, röle kapalı;
[H] isıtma modu altında: ölçülen değer ≤ set noktası-histerezis, röle; Ölçülen değer Measured ayar noktası, röle kapalı;
P1 histerezis ayarı:
Örneğin: ortam 30 ° c, 25 ° c ayarlandı, histerezis 2 ° c'ye ayarlandı, güç rölesi kapalı soğutma başladıktan sonra, 25 ° c'ye kadar soğutma, röle kapalı soğutma, bu sefer soğutucu nedeniyle sıcaklık kesildi, Set değeri 27 ° c'ye yükseldiğinde (ayar noktası + dönüş farkı) chiller tekrar başladığında röle kapanır ve kontrol sıcaklığı 25-27 ° c arasında ileri döngü.
Soğutma modu: ölçülen sıcaklık value set değeri + dönüş farkı, röle, soğutma başlar; Sıcaklık ölçülen değer ≤ set değeri, röle kapalı, buzdolabı kapalı olduğunda.
Isıtma modu: sıcaklık ölçülen değer ≤ set değeri-fark geri, röle, ısıtıcı başlangıç; Sıcaklık ölçülen değer ≥ set değeri, röle kapatıldığında, isıtıcı kapalı.
Başkalarının yanlış kullanılmasını önlemek için ayarlanan sıcaklığa çok yüksek risk, kontrol termostatı ayar aralığı maksimum sıcaklık ayar noktasını tanımlayan termostat kapağının en yüksek ayarı.
Örneğin: ayar için 10 ° c ortam 25 ° c'dir, histerezis 2 ° c'ye ayarlanır, güç rölesi ısıtıcıların kapatılmasından sonra 25 ° c'ye ısıtılır, röle ısıtıcıyı kapatır, bu sefer ısıtıcı kesildiği için sıcaklık düşmeye başladı, Mevcut ayar noktasına kadar 23 ° c (set-point - return farkı), röle kapalı ısıtıcı tekrar başlar ve 23-25 ° c arasındaki sıcaklığı kontrol etmek için ileri döngü.
P2 en yüksek sıcaklık ayar sınırı:
Başkalarının yanlış kullanımından kaçınmak için buz engelleme sıcaklığının oluşmasına neden olmak çok düşük, termostatın en düşük limit işlevi, termostat ayarının kapsamını tanımlamak minimum sıcaklık ayar noktasını kontrol eder.
Ana menü arayüzünde P2, kurulum girmek için SET tuşuna basın, ayar sıcaklığını ayarlamak için "+" "-" tuşuna basın (maksimum 110), uzun bir basma setinin tamamlanmasından sonra dönmek için SET veya düğme olmadan 10 saniye basın hareket kontrolörü otomatik olarak tamamlanmayı onaylayın.
Örneğin: P2 60 ° c'ye ayarlanır, sıcaklık 60 ° c'ye yükseldiğinde, en yüksek sıcaklık sadece 60 ° c'ye ölçülür, dijital tüp "H H H" gösterir, röle zorla kesildi. Kapsamı genişletmek için daha yüksek bir sıcaklık ayar noktası sıcaklığı istiyorsanız, üst limit ayar değerini ayarlamanız gerekir.
P3 set minimum sıcaklık sınırı:
Ölçülen sıcaklık ve standart sıcaklık sapması veya kullanıcı donanımının özel ihtiyaçları olduğu için, düzeltmeden önce düzeltilen sıcaklığı düzeltmek için bu işlevi kullanabilirsiniz + = sıcaklık düzeltme etkili aralığı-7.0 ila 7.0 (birim ° c).
Ana menü arayüzü P3, kurulum girmek için SET tuşuna basın, "+" "-" tuşuna basın minimum sıcaklık ayarlanabilir (minimum -50), tuş vuruşu kontrolörü olmadan uzun bir basın setinin tamamlanmasından sonra veya 10 saniye tamamlandıktan sonra geri dönmek için SET tuşuna basın.
Örneğin: P3-20 ° c'ye ayarlanır,-20 ° c'lik en düşük sıcaklık ölçülebilir, sıcaklık-20 ° c'ye indirildiğinde, LED ekranlar "L L L", röle zorla kesildi. Kapsamı genişletmek için sıcaklık ayar noktası sıcaklığını düşürmek istiyorsanız, ayar değerini daha düşük limit olarak ayarlamanız gerekir.
P4 sıcaklık düzeltme:
Ana menü arayüzü P4, kurulum girmek için SET tuşuna basın, düzeltme değerini ayarlamak için "+" "-" tuşuna basın, tamamlandıktan sonra dönmek için set tuşuna basın, düğme işlem kontrolörü olmadan uzun basın seti veya 10 saniye otomatik olarak tamamlanmayı onaylayın.
Isıtma modu: İlk güç açıksa, mevcut sıcaklık ≤ set değeri-zaman arasındaki fark, isıtıcı, başlangıç için belirlenen gecikme süresini çalıştırmadan hemen sonra ısıtmaya başlamaz.
Örneğin: Normal ekran 25 derece; Sıcaklık düzeltme 0:00 gösterisi 25 derece; Sıcaklık düzeltme ekranı 26.5 1.5 derece; Sıcaklık düzeltme-görüntülendiğinde 1.5 23.5 derece.
P5 gecikme başlangıç zamanı (birim: saniye):
Soğutma veya ısıtıcı çalışması gerektiğinde, ekipmanın ömrünü korumak için gecikme fonksiyonu açılabilir.
Ana menü arayüzünde P5, kurulum girmek için SET tuşuna basın, gecikmeli başlangıç süresini ayarlamak için "+" "-" tuşuna basın (birim: saniye), 0-600 saniye aralığındaki gecikme süresi, Uzun bir basın setinin tamamlanmasından sonra veya düğme işlem kontrolörü olmadan 10 saniye tamamlandıktan sonra geri dönmek için SET tuşuna basın.
Soğutma modu: ilk güç açık, eğer mevcut sıcaklık chiller set değeri + dönüş farkı chiller başlatıldıktan hemen sonra soğutma başlamazsa set gecikme süresini çalıştırmak için.
Ana menü arayüzünde P7, kurulum girmek için SET tuşuna basın, yüksek sıcaklık alarmı sıcaklık ayar aralığını ayarlamak için "+" "-" tuşuna basın, bu özelliği kapatmak için 0-110 ° c veya kapalıdır (fabrika varsayılanı 50 ° c'dir). Tamamlandıktan sonra dönmek için SET tuşuna basın, düğme işlem kontrolörü olmadan uzun basın seti veya 10 saniye otomatik olarak tamamlanmayı onaylayın.
Kesinti soğutucu veya ısıtıcı iki bitişik gecikme başlangıç süresi arasında başlar, ayarlanan değerden daha büyüktür, soğutma hemen başlar. Kapatma soğutma veya ısıtıcı bitişik iki başlangıç arasındaki gecikme gecikme başlangıç süresi ayarından daha azdır, cihazın başlatılması için chillers tam set gecikmeli başlangıç süresini çalıştırmadan sonra tekrar başlar. Gecikme süresi anında sayılır. Gecikme başlangıç sıfır kapalı gecikme fonksiyonuna eşittir.
Örneğin: soğutma modu gecikmeyi 60 saniyeye ayarlayın, eğer mevcut sıcaklık thermostat set değeri + dönüş farkı termostat güç sonra gecikmeye başladığında, 60 saniye sonra soğutucuyu çevirin. Soğutucu akışkanın istenen sıcaklığına ulaştığınızda durdurulur, daha sonra başlangıç zamanı, bir dahaki sefere soğutma başlar, soğutucu tarafından belirlenen bir zaman gecikmesinden sonra hemen çalışırsanız veya zamanlayıcının bitmesini beklemek için.
Ana menü arayüzü P8, kurulum girmek için SET tuşuna basın, "+" tuşuna basın, "-" [H] olarak ayarlanır, uzun bir basın setinin tamamlanmasından sonra veya düğme işlem kontrolörü olmadan 10 saniye sonra geri dönmek için SET tuşuna basın. (Başka bir yol: kapalı durumda, "+" ve "-" düğmesini basılı tutarken, yukarıdaki parametrelerin tümü fabrika varsayılan ayarlarına geri döner.
P6 Buzzer anahtarı (bu fonksiyon geçersiz)
P7 Sıcaklık alarm fonksiyonu:
Sıcaklık, yüksek sıcaklık alarmının ayar değerine ulaştığında, dijital ekran- - -aynı anda röleyi zorladı. Zaman ayarı edilmiştir presleme "-" anahtar, ayar değeri azaltılmış 0, sonra tıklayın "-" anahtar ekran "", hangi zaman fonksiyonu kapalı, yüksek sıcaklık alarm fonksiyonu geçersiz.
P8 fabrika ayarlarını geri yükle:
Kullanıcı hatasından kaynaklanan karışıklıklarda , zaman alıcı ayarlamak için tek tek neden, daha sonra fabrika ayarlarını geri yüklemek için bu işlevi kullanın.
Paket İçeriği:

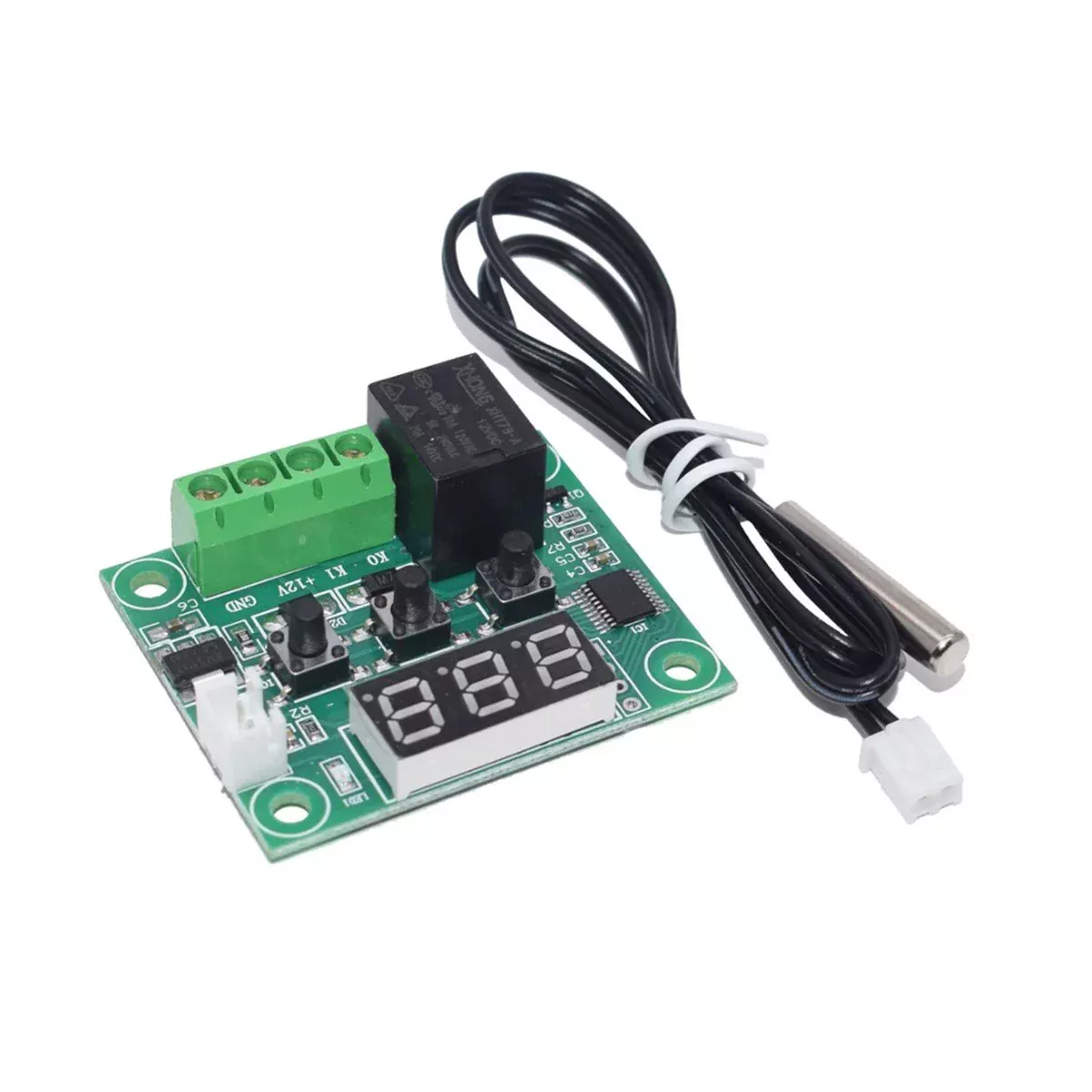

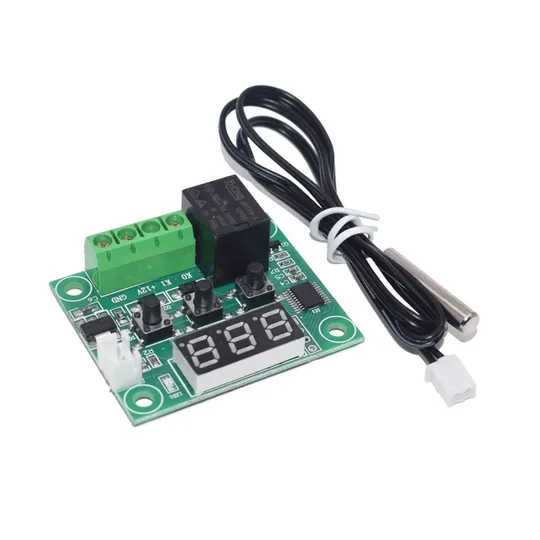

1x W1209 Dijital Termostat
1x Su Geçirmez Prob
