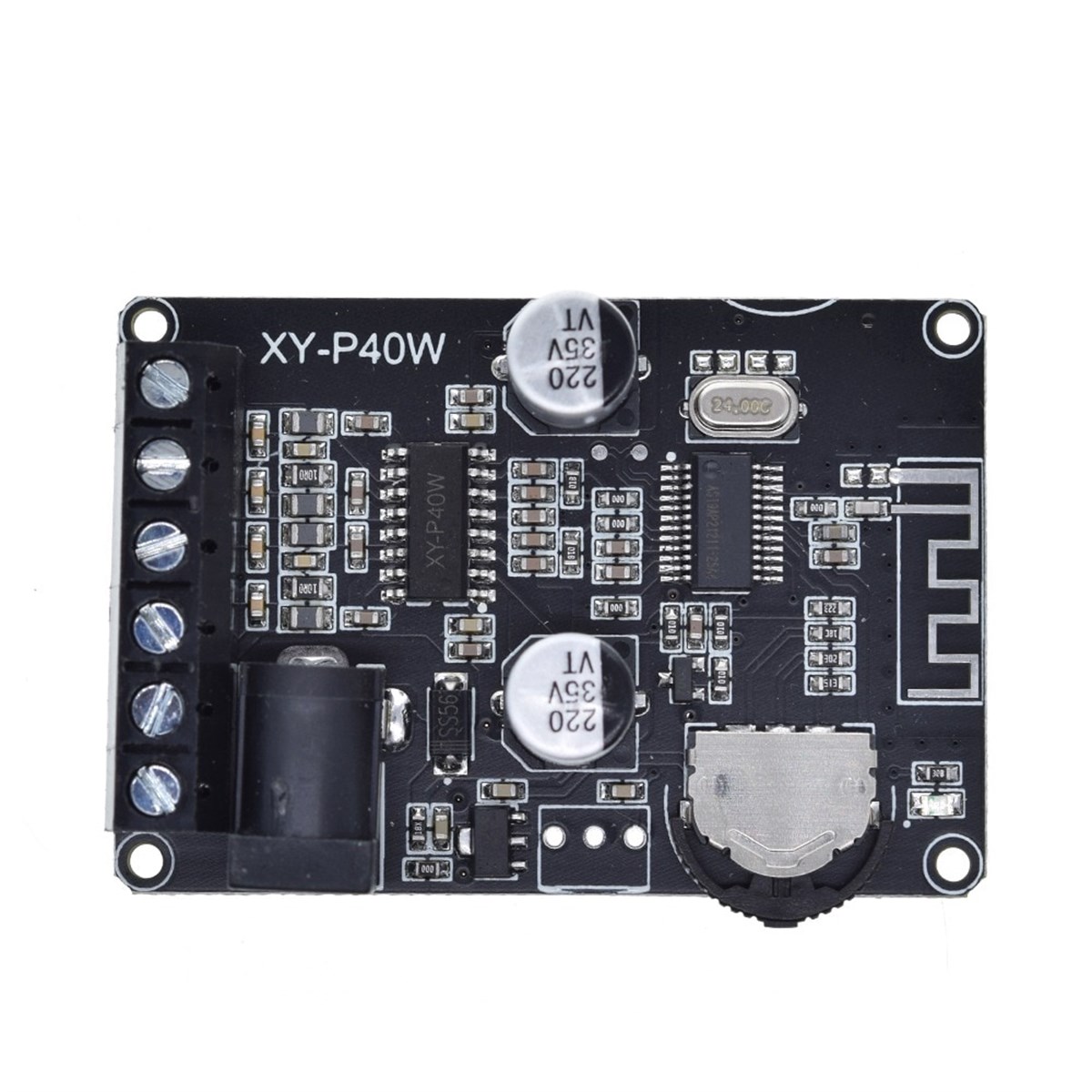

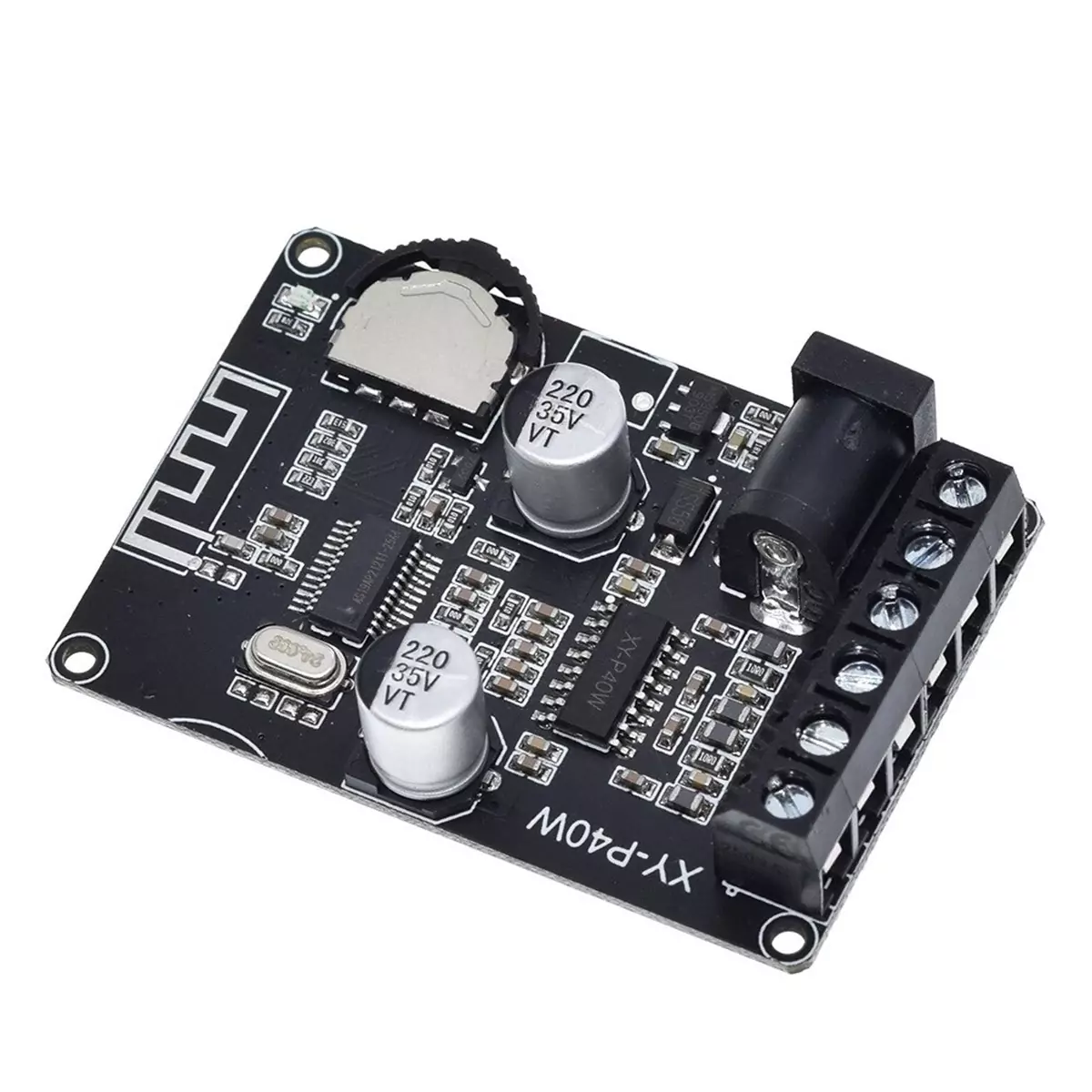

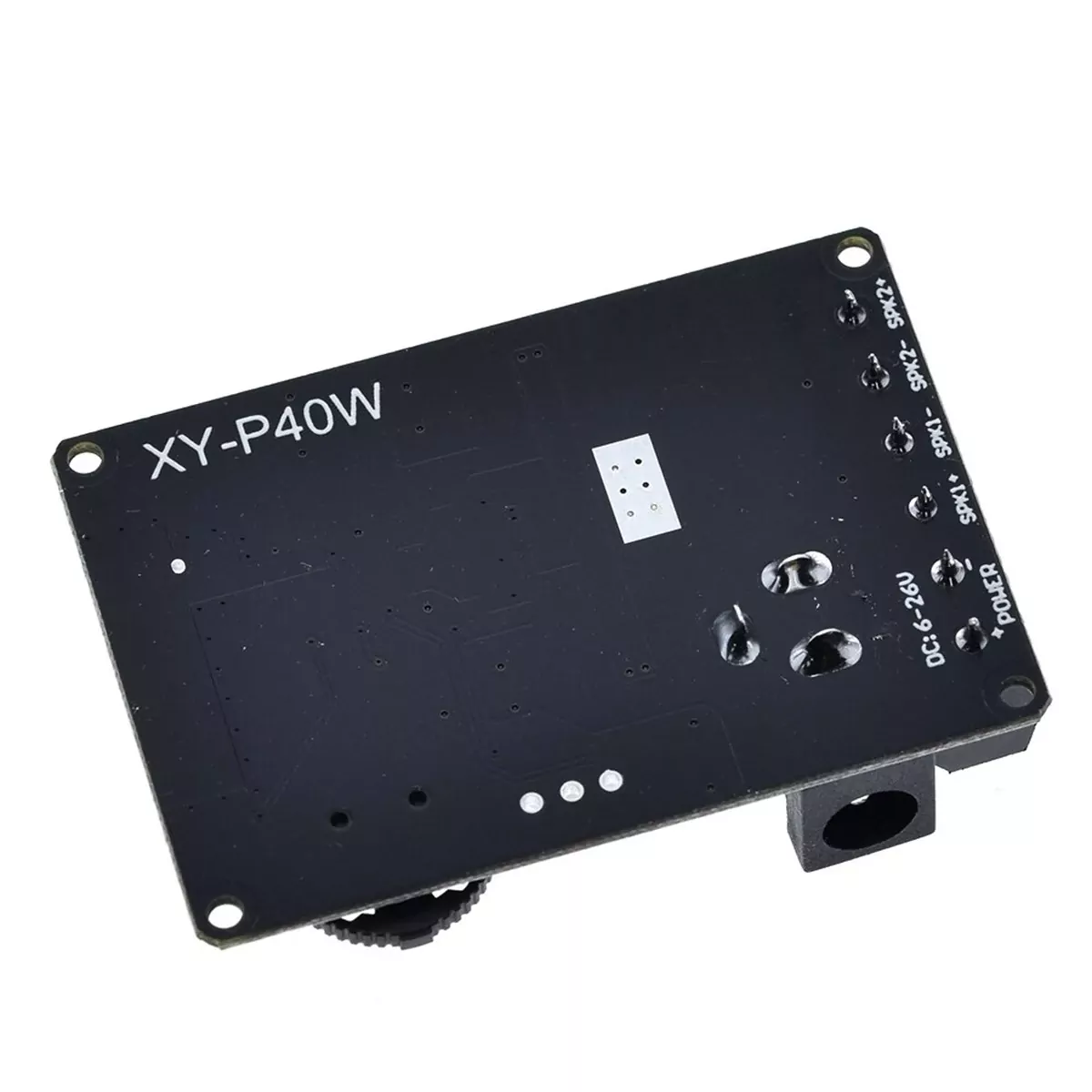

XY-P40W 2x40W AMFİ DEVRESİ
Açıklama:
XY-P40W, yüksek güçlü bir stereo bluetooth ses modülüdür.
Çift kanallı ses sinyali çıkışı.
Dahili amplifikatör modülü bu nedenle doğrudan hoparlöre bağlanabilir.
DIY(Kendin yap) kablosuz bluetooth hoparlörler ve transponderler için idealdir.
Özellikler:
1>. Genişlik çalışma voltajı aralığı
2>. Uygulanabilir çoklu tip hoparlörler
3>. Topuz ayarı
4>. Ters bağlantı koruması
5>. Kısa devre koruması
6>. Aşırı ısınma koruması
Parametreler:
1>. Ürün adı: XY-P40W Stereo Bluetooth güç amplifikatörü modülü
2>. Model: XY-P40W
3>. Çalışma voltajı: DC 5 V-24 V
4>. İletişim mesafesi: 15 metre (Max)
5>. Kanal: çift kanal
6>. Çıkış gücü (1 khz'de):
6.1>. Çıkış gücü 20 W * 2 ----- 12 V 4ohm
6.2>. Çıkış gücü 30 W * 2 ----- 16 V 4ohm
6.3>. Çıkış gücü 30 W * 2 ----- 21 V 8ohm
6.4>. Çıkış gücü 40 W * 2 ----- 24 V 8ohm
7>. Maç hoparlörü (40 W ~ 200 W):
7.1>. 4ohm at 5 V ~ 16 V
7.2>. 8ohm 5 V ~ 24 V
8>. Çalışma sıcaklığı:-40 ℃ ~ 85 ℃
9>. Çalışma nemi: 0% ~ 95% RH

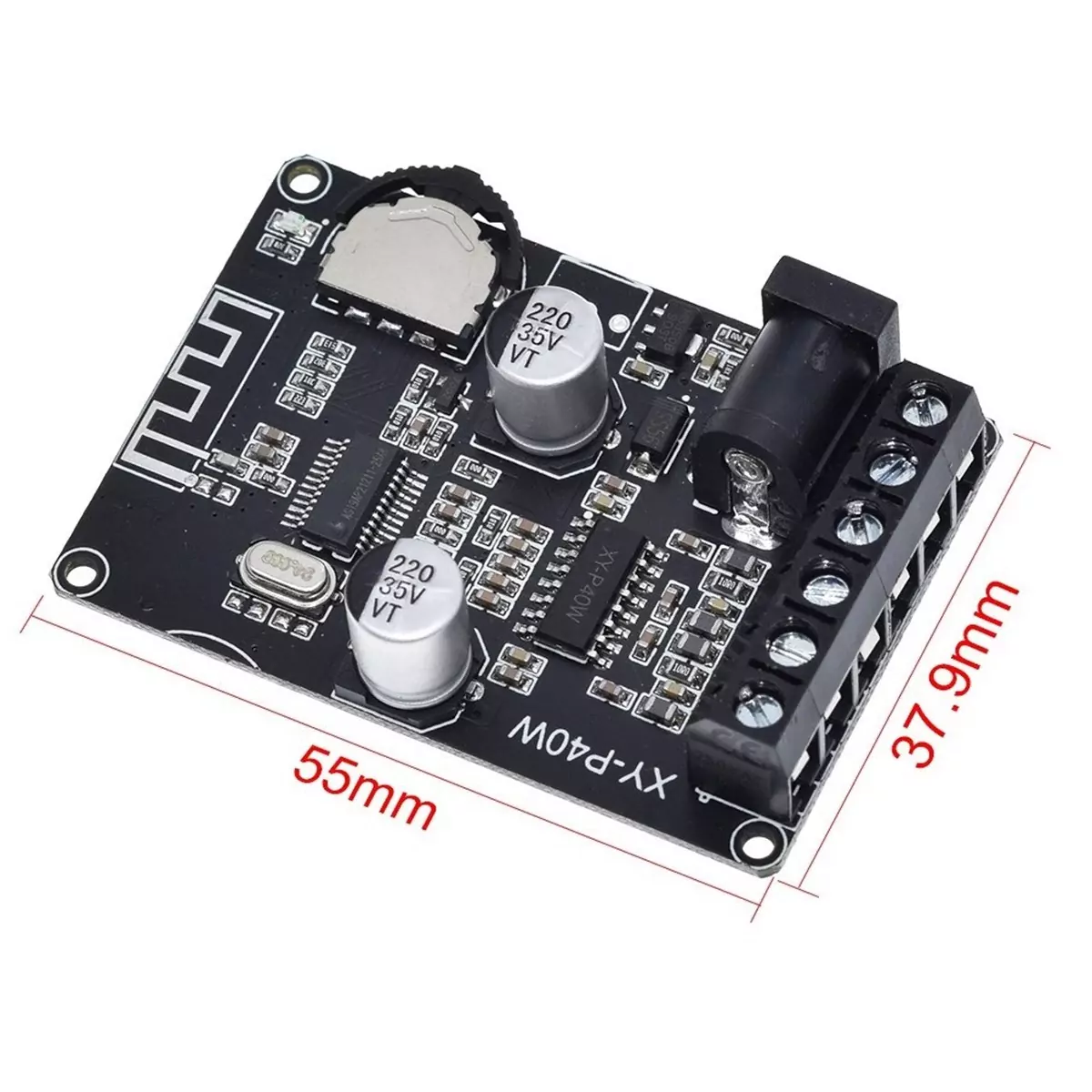

10>. Modül boyutu: 55*38*14mm
Kurulum Aşamaları:
1>. Doğru hoparlörü seçin ve bağlantı şemasında gösterildiği gibi bağlayın.(Güç bağlantısını yapmadan önce mutlaka hoparlör bağlantısını yapın.)
2>. Giriş terminalinden, güç kaynağına doğru bağlayın. LED göstergesi yanıp sönecek ve modülün eşleştirme moduna girdiği anlamına gelir. Ve sonra gelen ses modülün eşleştirmeyi beklediği anlamına gelir.
3>. Bluetooth'u telefonda açın.
4>. Bluetooth cihaz listenizde Bluetooth cihazı 'XY-P40W' seçeneğini seçin.
5>. LED göstergesi devam edecek ve modül başarıyla bağlı ve oynamak için bekliyor demektir.
6>. Modül telefonda müzik seçtikten sonra müzik çalacak. LED göstergesi yavaşça yanıp sönmeye devam edecektir.
7>. Çevirmeli potansiyometreyi sağa çevirmek sesi arttırır.
8>. Çevirmeli potansiyometreyi sola çevirmek sesi azaltır.
9>. Müzik çalmak veya duraklatmak için potansiyometreye basın..
10>. Modül bağlantısız koptuğunda ses uyarısını duyabilirsiniz.
Kullanım Alanı:
1>. Modifiye hoparlör
2>. Amplifikatör ekipmanları
3>. Araba Bluetooth cihazı
Not:
1>. Güç amplifikatörü kurulu, WIFI sinyalinden (yönlendirici) mümkün olduğunca uzak olmalıdır sinyal girişimini önler.
2>. Önerilen güç kaynağı gerilim DC 5 ~ 24V. Modül olacak hasarlı if giriş gerilimi daha fazladır 26 V.
3>. Giriş gerilimi yapabilirsiniz fazla 16 V if bağlantı 4ohm hoparlör.
4>. Giriş gerilimi yapabilirsiniz fazla 24 V if bağlantı 8ohm hoparlör.
5>. 2A veya daha yüksek bir güç kaynağı kullanılması tavsiye edilir.
6>. Sinyal girişimini önlemek için lütfen çok uzun teller kullanmayın.
7>. Hoparlör hasarını önlemek için 40 W üzerinde bir hoparlör kullanılması tavsiye edilir.
8>. Kullanmadan önce kullanım kılavuzunu ve açıklamasını okuyun.
Paket İçeriği:
1>. 1 adet XY-P40W Stereo Bluetooth güç amplifikatörü modülü
